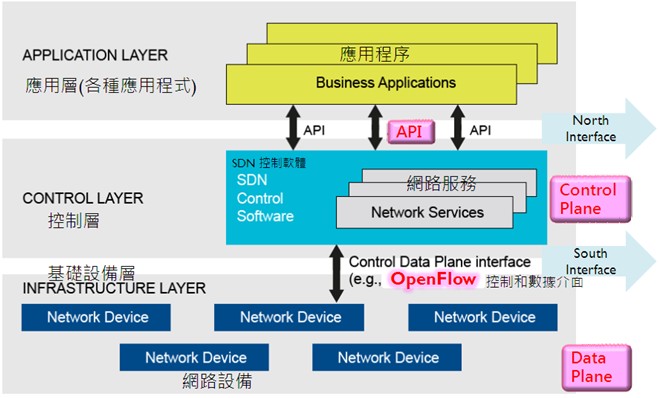

何謂 SDN ?
Software-Defined Network – 軟體定義網路
SDN為新一代網路概念與架構
- 將全網的Control Plane與Data Plane完全獨立。
- 透過Controller軟體來集中管理全網資料流量行為。
- Controller軟體提供了可程式化介面(API)可與其他上層設備( 如VM)，做更進一步整合。
- 利用可程式化介面(API)可以用使用者發展出多樣的附加服務在Controller上，如Firewall、IDP、DPI、Load-Balancer、Schedule …等，可做統一佈署，提供更多元化服務項目給企業使用。

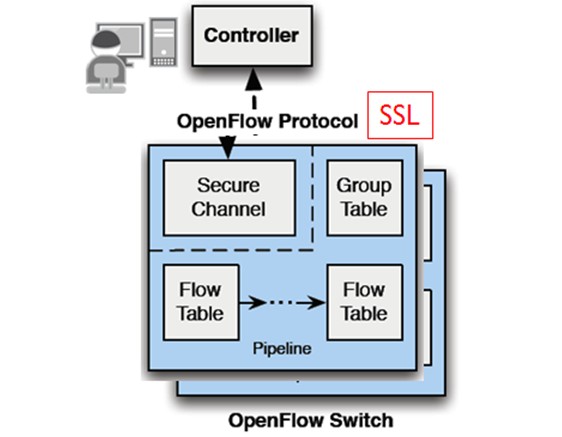

何謂OpenFlow?
- OpenFlow是Control Plane(Controller)與Data Plane(Switch)之間溝通的語言。
- Controller會建立全網之Flow Table，透過Openflow派送至相關的交換器。
- 派送資料透過SSL加密，確保傳送資料的安全性。

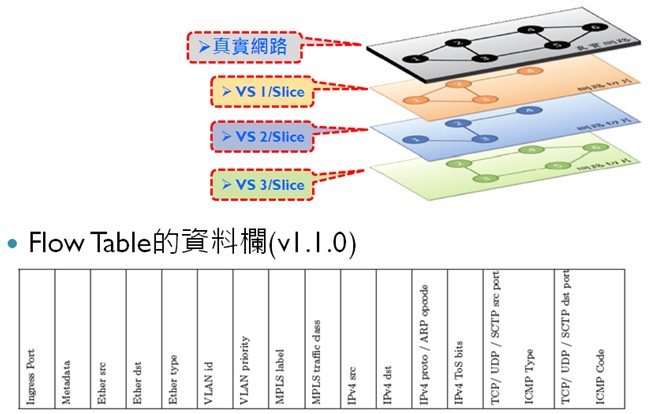

何謂OpenFlow網路Virtual Switch/Slice概念(Flow Visor)?
OpenFlow將實際網路(物理層)切割成許多虛擬的網路拓樸提供給不同的用戶/服務。
SDN的效益
- 可開發應用程式使得網路資料流量更靈活，頻寬的使用更充分。
- 等同流量工程，並知道即時流量狀態。
- 等同流量工程，並知道即時流量狀態。
- 依頻寛使用狀況動態更改流量路徑，提高網路使用率。
- 可加入排程做靈活運用。
- 降低維運人力與設備成本。
- 統一控管，易於操作管理。
- 提昇障礙排除速度。
- 集中管理，單一查測。
- 不限設備廠牌，統一運作模式。
- 同一標準，跨越廠牌限制。
- 彈性多變的加值開發空間。
- 可整合未來的FW、IDP、DPI、VM、LB、Schedule等，提供多樣化服務。

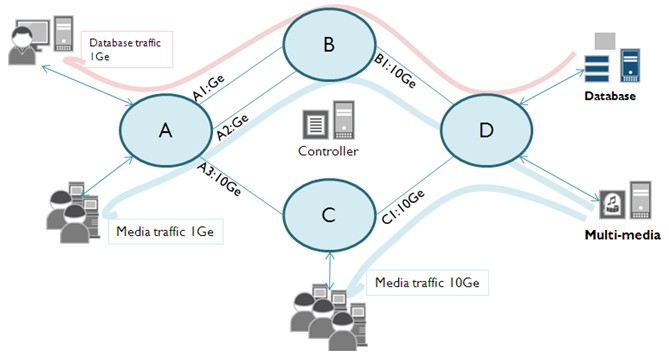

SDN應用(一)
- SDN可開發應用程式將網路設備頻寛使用率達到100%。
- 可依照用戶需求將負載平衡最佳化。
SDN應用(二)
- SDN可開發應用程式依排程來管理網路頻寛與節能。
- 可依照用戶需求將時間與節能條件加入網路頻寛管理。
SDN應用(三)
- SDN多樣化的開發空間，搭配虛擬化技術的成熟，可使Datacenter內，不同的服務更能共享網路設備，降低設備的投資。

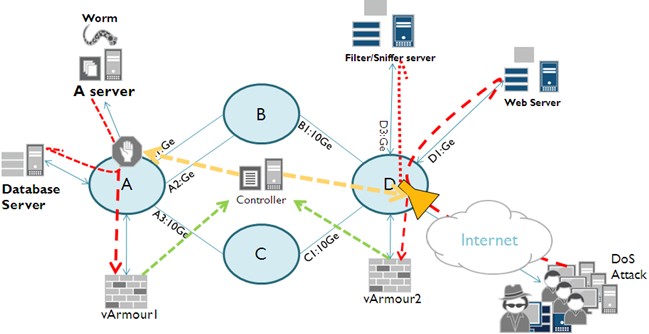

SDN應用(四)
- SDN可以整合Security軟體，例如：vArmour在Datacenter 虛擬環境中提供智慧安全網路。
- 當vArmour發現有問題的flow時會告知Controller，Controller可以將flow阻擋，限速或者轉送到其他路徑作分析記錄，例如：Filter/Sniffer Server。
Real Case：Google
- Google全球網路可分成兩類：
- I-Scale：承載用戶流量的骨幹網路。
- G-Scale：串連各資料中心的內部傳輸網路。
- 2010~2012對G-Scale導入SDN概念，逐步昇級成OpenFlow的網路架構。
- 網路頻寬使用率從30~40%，提昇至90%。
- 昇級SDN網路後：
- 提升網路穩定性。
- 優化網路傳輸效能。
- 簡化網路管理模式。
- 降低管理成本。
